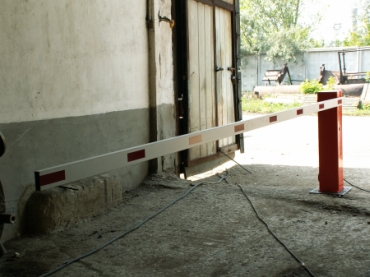

Технические характеристики автоматического шлагбаума

Стрела

• дюралевый бокс 75х25х2,5 мм длиной 4,5 метра (возможно удлинение до 5,5 метра вставкой 40х20х3 мм) со светоотражающими полосками
• подставка под свободный конец стрелы не требуетс

• 200х200 мм с толщиной стенки 6 мм. Высота тумбы- 1 метр. Покрытие - грунтовка и эмаль МЛ высокотемпературной сушки. Предварительная пассивация.

• сжатия. Рассчитана по 1 классу (5 млн циклов).

• вращательное движение на 180 градусов выходного вала мотор- редуктора преобразовывается в колебательное движение вала стрелы на 87 градусов. Шатун - на двух подшипниках.
• разблокировка производится ключом, вставляемым в гнездо тумбы (не открывая дверцы тумбы)

• планетарный трехступенчатый. Передаточное число N - 347. Выходной момент ( номинальный) мотор- редуктора - 150 НхМ (для работы шлагбаума достаточен момент 55 НхМ.

• постоянного тока напряжением 12 Вольт мощностью 110 Вт. Недогружен до номинала и по напряжению, и по току. Способен без нагрева обмоток работать в беспрерывном режиме неограниченное время. Способен поднимать стрелу с удаленной из тумбы пружиной.

• бесконтактное (симистором) включение и отключение двигателя.
• бесконтактный концевой выключатель

• включение кратковременным нажатием кнопки или кнопки брелка дистанционного радиоуправления (вместо системы радиоуправления можно применить любую другую, например - карточный считыватель).
• отключение (останов стрелы в крайних положениях) - от бесконтактного датчика индуктивного типа.
• отключение для останова стрелы в промежуточном положении - кнопкой управления или кнопкой брелка. (После следующего нажатия стрела пойдет в обратную сторону).
• автоматическое отключение двигателя при "наезде" стрелы на препятствие. При нажатии кнопки после "наезда" - реверсирование движения стрелы.
• имеются клеммы для подключения устройств безопасности (ИК- лучей или магнитной петли).

• по току двигателя (посредством электронной схемы сравнения). Включение после останова - кнопкой или кнопкой брелка.
• имеется резервная система отключения двигателя по обратному отсчету времени.

• количество брелков дистанционного управления не ограничено. Дальность действия брелка - 30 - 50 метров. Брелки и системы имеют еще по 2 свободных канала.

• время подъема или опуска стрелы - 4,5 секунды.
• работа шлагбаума с любой интенсивностью.
• работа шлагбаума без изменения скорости при температуре от минус 40 градусов по Цельсию.

• от сети 220 В

• около 80 кГ

• тумба силовая
• стрела с катафотами длиной 4,5 метра
• кронштейн стрелы
• пластина крепления с анкерами
• 2 брелка дистанционного управления

  Ориентировочная стоимость - 45 тыс. рублей.(включая монтаж)
